El modelado 3D ha dejado de ser cosa de estudios especializados: hoy basta con un archivo, una máquina y unas horas de espera para tener el objeto sobre la mesa. Esa facilidad aparente esconde un proceso bastante menos automático. Entre la idea inicial y la pieza acabada hay una cadena de decisiones de diseño, tecnología, material y acabado, y cada una condiciona lo que viene detrás. Una geometría mal resuelta acaba en una pieza que se rompe, y un material elegido a la ligera, en una pieza que se deforma al primer verano en el exterior. Este artículo recorre el camino completo, desde el modelado 3D hasta el objeto terminado, para entender qué ocurre en cada etapa y por qué el resultado depende de todas ellas.
Qué es el modelado 3D y por qué condiciona todo lo demás
El modelado 3D es la creación de la representación digital tridimensional de un objeto. Es el plano sobre el que se construye todo lo demás: sin ese modelo no hay nada que fabricar, y con un modelo defectuoso no hay técnica de producción que arregle el problema.
Dentro del modelado 3D conviven dos enfoques bastante distintos. El modelado orgánico trabaja con formas libres y se utiliza en figuras, personajes y volúmenes irregulares, donde importan la silueta y el criterio del modelador. El modelado paramétrico o técnico parte de medidas, cotas y tolerancias, y se aplica a piezas mecánicas, carcasas, soportes o cualquier componente que deba encajar con otro. La elección entre uno y otro marca el flujo de trabajo entero.
El resultado del modelado 3D es un archivo, habitualmente en formato STL u OBJ, que describe la geometría mediante una malla de triángulos y que es lo que interpretan las máquinas de fabricación. De ahí la importancia de la fase: un error en el modelado 3D no se detecta en pantalla, se detecta cuando la pieza ya está fabricada y hay que empezar de nuevo.
Los tres puntos de partida de un proyecto
Todo proyecto de modelado 3D tiene un origen, y en la práctica son tres. El primero es el diseño desde cero, que arranca de una idea o un boceto y construye la geometría íntegramente en el software. Es el escenario con más libertad creativa y también el que más definición previa exige, porque lo que no se decide al principio acaba decidiéndose sobre la marcha.
El segundo parte de una referencia previa, ya sea una imagen, un render o un plano técnico. El trabajo consiste en interpretarla y convertirla en un volumen coherente y fabricable, respetando proporciones y detalles que en dos dimensiones se dan por supuestos.
El tercero es el escaneado 3D o ingeniería inversa, que digitaliza una pieza física para reconstruirla. Es la vía habitual cuando hay que reproducir un componente del que no existen planos, algo frecuente en maquinaria antigua y en repuestos descatalogados. El escáner entrega una nube de puntos que después hay que limpiar, porque el dato bruto casi nunca es un modelo utilizable.
Del modelo digital al archivo de fabricación
Un modelado 3D puede ser impecable en pantalla y aun así no ser fabricable. Esta es la fase donde se resuelven los problemas físicos que el software no advierte.
El primero es el grosor de pared. Cada tecnología y cada material tienen un mínimo por debajo del cual la pieza no soporta ni su propio manejo, así que una pared de medio milímetro que se ve perfecta en el visor puede salir quebradiza o directamente incompleta. El segundo son los voladizos: cuando una geometría avanza en el aire por encima de cierto ángulo, necesita estructuras de soporte que después habrá que retirar, con la marca que eso deja en la superficie.
La orientación de la pieza es otro factor decisivo y de los menos intuitivos. En impresión 3D por capas, el objeto es más débil en la dirección perpendicular a esas capas, de modo que colocarlo en un sentido u otro cambia la resistencia real del mismo diseño y el mismo material. Orientar pensando en dónde va a recibir el esfuerzo la pieza es una de las decisiones que más diferencian un trabajo profesional de una impresión doméstica.
Por último está el laminado, o slicing, que traduce el modelo en instrucciones concretas para la máquina: altura de capa, relleno, perímetros, temperaturas y velocidades. Ese archivo, y no el STL, es lo que realmente ejecuta el equipo.
Tecnologías de fabricación y cuándo se usa cada una
No existe una tecnología mejor que otra, sino una adecuada para cada encargo:

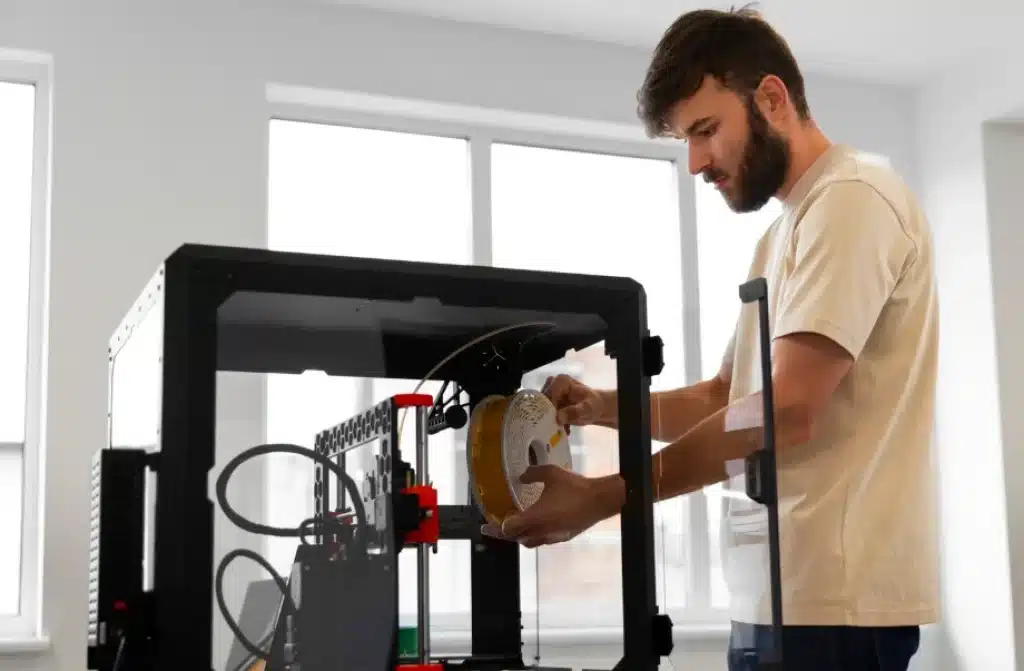

- Impresión 3D por filamento (FDM): la más extendida y económica. Funciona bien en piezas funcionales, volúmenes grandes y series cortas, con mucha variedad de materiales y un detalle medio.
- Impresión 3D por resina (SLA/DLP): máxima definición y superficies muy limpias. La opción natural para piezas pequeñas y acabados finos, aunque el volumen de trabajo es limitado y el material más frágil.
- Sinterizado de polvo: piezas técnicas resistentes sin necesidad de soportes, lo que permite geometrías complejas. Vía industrial, de coste superior.
- Mecanizado CNC: parte de un bloque macizo y lo desbasta. Aporta precisión y acceso a materiales que la fabricación aditiva no cubre, como metales o maderas técnicas.
- Tallado y técnicas manuales: la solución para el gran formato y el trabajo escultórico, donde el volumen hace inviable cualquier máquina aditiva.
La elección depende del tamaño, el uso previsto, el acabado y el plazo, y conviene cerrarla pronto, porque cada tecnología impone sus propias reglas al modelado 3D. En proyectos de cierta entidad lo habitual no es escoger una sola tecnología, sino combinar varias en el mismo encargo.
El material determina el resultado
- PLA: fácil de imprimir, buena definición y coste bajo. Rígido pero poco resistente al calor, lo que lo limita a interiores y piezas sin exigencia mecánica.
- PETG: intermedio y versátil. Aguanta mejor la humedad, la intemperie y el impacto, con un coste algo superior y un acabado menos fino.
- ABS: resistente al calor y a los golpes, apto para piezas técnicas. Exige control de temperatura porque tiende a contraerse y deformarse.
- Resina: detalle superior y superficie casi lista para pintar. Más frágil y sensible a la exposición prolongada al sol.
- Espumas y poliestireno: la vía para el gran formato. Ligeros y contenidos en coste por volumen, necesitan un recubrimiento que les dé dureza superficial.
No hay un material mejor, hay uno adecuado para cada aplicación. La pregunta correcta no es cuál resiste más, sino qué esfuerzo, qué temperatura y qué exposición va a soportar esa pieza.
El postprocesado, la fase que más se subestima
Un buen modelado 3D reduce el trabajo posterior, pero no lo elimina: una pieza recién salida de la máquina rara vez es una pieza terminada. Lo que sale del equipo es un semielaborado con soportes, marcas de capa y superficies que aún no tienen el aspecto ni el tacto definitivos.
El proceso suele incluir la retirada de soportes, el lijado progresivo, el masillado de uniones e imperfecciones, la imprimación, la pintura y el sellado o barnizado final. Cada paso añade tiempo, y en piezas grandes ese tiempo puede superar al de la propia fabricación.
Conviene distinguir dos objetivos. En el acabado funcional importa que la pieza ensamble, gire o resista, así que el trabajo se concentra en tolerancias y refuerzos. En el acabado visual entran técnicas de pintura artística, texturas y envejecidos, y el criterio pasa a ser estético. Son oficios distintos, y por eso la fabricación de piezas con acabados profesionales suele apoyarse en equipos que dominan las dos caras del proceso.
Diseño y fabricación de prototipos en 3D
El diseño y fabricación de prototipos en 3D es una de las aplicaciones que más ha cambiado el desarrollo de producto. Antes de invertir en un molde o en una tirada industrial, un prototipo permite comprobar lo que ningún render resuelve: si las dimensiones son las previstas, si la ergonomía funciona con la pieza en la mano o si el montaje encaja con el resto del conjunto.
La ventaja no está solo en el coste, está en la velocidad de iteración: fabricar una versión, detectar tres fallos, corregir el modelado 3D y tener la siguiente en poco tiempo. El mismo planteamiento sirve para fabricar repuestos de componentes descatalogados, donde no hay stock ni proveedor y la única alternativa es reconstruir la pieza a partir de una unidad existente.
Del prototipo a la aplicación final
De este recorrido salen dos grandes destinos. Por un lado, la aplicación técnica: piezas funcionales, utillaje, plantillas de montaje, repuestos y series cortas que no justifican una inversión en molde. Es el uso más silencioso y probablemente el más extendido en entornos industriales.
Por otro, la aplicación visual, donde la pieza no cumple una función mecánica sino comunicativa. Figuras, elementos decorativos y volúmenes de gran formato para espacios comerciales o campañas, un terreno en el que la producción de figuras y elementos a medida combina fabricación aditiva, materiales ligeros y acabado artesanal.
Un proceso encadenado
Entre la idea y la pieza terminada no hay un botón, hay una secuencia de decisiones que se condicionan entre sí. El modelado define lo que se puede fabricar, la tecnología marca el detalle alcanzable, el material determina cuánto va a durar y el postprocesado decide qué aspecto tendrá al final. Entender el proceso completo ayuda a plantear mejor los proyectos y a saber qué preguntas hay que hacer antes de que la máquina empiece a trabajar.
